高效換熱器

　DHE型高效換熱器

產品特性：

　　普通列管式換熱器因其結構簡單，造價低廉，通用性強等得到了極為廣泛的應用。但對高粘度物料進行換熱操作。換熱效率則顯著降低，且由于管內存在較大的斷面溫度分布不均勻性，因而也會產生其他質量劣化問題。
　　針對這一難題，大野公司長期跟蹤相關動向，并與有關日本科研所合作攻關，成功開發出DHE型高效換熱器。本系列換熱器換熱管采用靜態混合元件，其總傳熱系數比普通換熱器提高3-6倍。靜態混合元件在傳質方面的卓越表現已得到業內人士的一致認同。DHE型高效換熱器的開發成功，再一次以實踐證明了傳熱與傳質的相似性理論。

性能特點：

DHE型高效換熱器除具有一般列管式換熱器的優點外，還具有以下特點：
1、傳熱效率普通提高，尤其是對高粘度物料。
2、管內物料不存在斷面溫度分布不均勻性。
3、管程具有一定自潔作用。
4、為達到相同換熱效果，可降低傳熱溫差而降低滴損。
5、為達到相同換熱效果，可減少傳熱面積，減少裝置占地面積。

適用范圍：

　　DHE型高效換熱器特別適用于對高粘度物料的換熱操作，其粘度范圍為50-500000cp。廣泛應用于石油化工、食品工業和合成纖維方面。如PBT、PET工聚丙烯晴、聚對苯二甲酸乙二酯等（詳細設計、造型請與大野公司技術部聯系）。

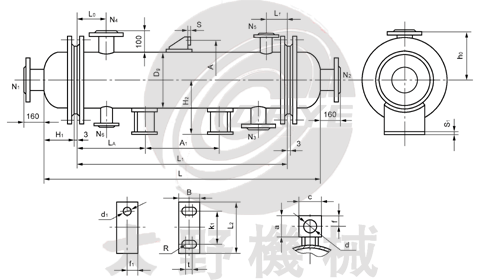

規格參數：

產品型號	公稱直徑DN（mm）	換熱管規格	管子數	換熱面積m2公稱值/計算值			管程通道面積m2
				管長（mm）
				750	1000	1500
DHE150	159X4.5	Φ19	15	0.5/0.62	1/0.85	1.5/1.29	0.0022
DHE150	159X4.5	Φ25	10	0.5/0.55	0.8/0.75	1/1.14	0.0027
DHE200	219X6	Φ19	36	1.5/1.50	2/2.04	3.0/3.11	0.0053
DHE200	219X6	Φ25	22	1/1.21	1.5/1.64	2.5/2.50	0.0060
DHE250	273X6	Φ19	69	3/2.88	4/3.91	6/5.97	0.0102
DHE250	273X6	Φ25	40	2/2.20	3/2.98	5/4.55	0.0110
DHE300	325X8	Φ19	106	/	6/6.00	9/9.17	0.0157
DHE300	325X8	Φ25	62	/	5/4.64	7/7.06	0.0170
DHE400	400X10	Φ19	195	/	11/11.05	17/16.86	0.0290
DHE400	400X10	Φ25	110	/	8/8.20	13/12.52	0.0301

注：1）壓力：0.6、1.0、1.6、2.5MPa 四種（真空可按0.6MPa選用）
2）溫度：按材料許用溫度選用，本系列設計溫度為200℃，可按相關規定升溫降壓使用。
3）材料：主要有16MnR、1Cr18Ni9Ti、Q235-A、0Cr17Ni13Mo2Ti。
