| DQJ浸沒式汽水混合加熱器是一種節能型蒸汽加熱器，它具有加熱迅速，消音效果好，能平靜把冷(液)水加熱至沸點的優點。浸沒式汽水混合器采用全新的消聲結構，噪聲降低至50dB以下，解決了傳統加熱方式費用高、噪聲大、占用機房面積、安裝工程量大等難題，并且可以與智能水溫自動控制器、液位自動控制報警儀聯動，為全自動運行的熱水加熱系統。 |
|
| 型號 |
A |
B |
D |
d |
重量 |
| DQJ-25 |
160 |
90 |
159 |
115 |
5 |
| DQJ-32 |
160 |
90 |
159 |
135 |
6 |
| DQJ-40 |
160 |
90 |
159 |
145 |
8 |
| DQJ-50 |
180 |
110 |
219 |
160 |
10 |
| DQJ-65 |
180 |
110 |
219 |
180 |
12 |
| DQJ-80 |
220 |
130 |
219 |
195 |
15 |
| DQJ-100 |
220 |
130 |
219 |
215 |
20 |
| DQJ-125 |
220 |
130 |
273 |
245 |
25 |
|
型號尾注舉例：DQJ-50-CF 表示：口徑DN50，不銹鋼材質，法蘭連接方式。
型號尾注：Z鑄鋼材質，G碳鋼材質，C不銹鋼材質；S管螺紋絲口連接方式，F(xiàn)法蘭連接方式。 |
二、DQJ浸沒式汽水混合加熱器特點： |
|
DQJ浸沒式汽水混合加熱器相當于把蒸汽直接引入水中，但克服了噪聲大、加熱不穩定、冷熱水分區等根本缺陷。
1、靜音、無振動：浸沒式汽水混合器采用內部旋流消聲結構，噪聲低于50dB，無振動；
2、熱效率高：蒸汽直接通入水中，無冷凝水所帶走的熱量損失，熱效率99%，高效節能；
3、投資省：浸沒式汽水混合器價格遠低于殼管式換熱器，在熱水箱設置位置高時，可省卻熱水泵；
4、重復加熱：浸沒式汽水混合加熱器采用汽水分開控制，反復加熱水箱中的水，無需放干箱內余水；
5、安裝維護簡便：浸沒式汽水混合加熱器外形尺寸小。 |
|
| DQJ浸沒式汽水混合器采用碳鋼或不銹鋼制造，內部的噴嘴為細小斜孔，蒸汽從噴嘴處高速?lài)娙霘んw內，對周?chē)渌a(chǎn)生強烈的引射作用，冷水通過浸沒式汽水混合加熱器外壁上的斜向小孔進入浸沒式汽水混合器內與蒸汽高速混合換熱，進行全熱交換，而高速蒸汽在殼體內盤旋上升。形成的旋轉水汽，吸收蒸汽的功能，消除噪音，同時被加熱的水不斷從殼體上表引出，帶動浸沒式汽水混合加熱器周?chē)乃鲃?dòng)，從而加熱整個水箱中的水。 |
|
四、DQJ浸沒式汽水混合加熱器技術參數： |
|
| 項目 |
DQJ-25 |
DQJ-32 |
DQJ-40 |
DQJ-50 |
| 蒸氣耗量Kg/h |
熱水產量Kg/h |
蒸氣耗量Kg/h |
熱水產量Kg/h |
蒸氣耗量Kg/h |
熱水產量Kg/h |
蒸氣耗量Kg/h |
熱水產量Kg/h |
| 蒸汽壓力MPa |
0.1 |
136 |
1976 |
228 |
2999 |
354 |
4411 |
457 |
5833 |
| 0.2 |
187 |
2651 |
301 |
3981 |
441 |
5367 |
581 |
6928 |
| 0.3 |
242 |
3321 |
362 |
4676 |
517 |
6898 |
640 |
7913 |
| 0.4 |
284 |
3671 |
413 |
5321 |
562 |
7101 |
708 |
8864 |
|
| 項目 |
DQJ-65 |
DQJ-80 |
DQJ-100 |
DQJ-125 |
| 蒸氣耗量Kg/h |
熱水產量Kg/h |
蒸氣耗量Kg/h |
熱水產量Kg/h |
蒸氣耗量Kg/h |
熱水產量Kg/h |
蒸氣耗量Kg/h |
熱水產量Kg/h |
| 蒸汽壓力MPa |
0.1 |
541 |
6673 |
620 |
7689 |
860 |
10665 |
1095 |
13575 |
| 0.2 |
651 |
7981 |
725 |
9053 |
1153 |
14388 |
1441 |
17980 |
| 0.3 |
753 |
9234 |
911 |
11418 |
1373 |
17216 |
1678 |
21035 |
| 0.4 |
847 |
10281 |
977 |
12292 |
1525 |
19182 |
1811 |
22786 |
|
| 注：表中熱水產量從15℃加熱至65℃計 |
五、DQJ浸沒式汽水混合加熱器設計選型： |
|

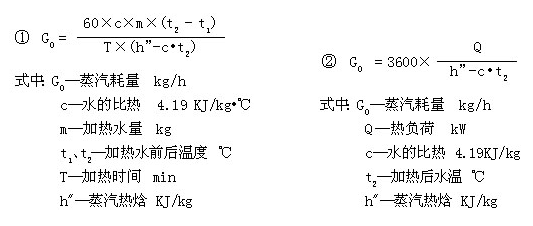

| DQJ浸沒式汽水混合加熱器有額定的蒸汽耗量指標，設計時根據實際所需要的蒸汽耗量，選用一臺或多臺浸沒式汽水混合器。實際所需蒸汽耗量可參照以下公式：（①用于間斷加熱；②用于連續加熱。）確定如下: |
|
六、DQJ浸沒式汽水混合加熱器安裝使用： |
|
DQJ浸沒式汽水混合加熱器為法蘭接口，將蒸汽管接入水箱(水池)內，用法蘭連接。
1、單臺浸沒式汽水混合器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置；
2、浸沒式汽水混合器底部距水箱底部200mm左右，且應保證水淹沒混合器100mm以上；
3、引入水箱中的蒸汽管道應固定，不應有松動現象；
4、蒸汽管道上在靠近水源側安裝止回閥，防止發生水倒流事故；
5、蒸汽管內若有雜質(新裝管道，久用管道)，必須安裝過濾器。 |
|
本產品屬于非標產品，大野可以根據客戶要求定制，也可以根據客戶的使用條件， 大野為您設計定制，相關數據聯系大野技術課工程師對接。
為確保訂單的準確性，我們需要與您進一步確認一些信息。麻煩您提供聯系方式【單位名稱，姓名，電話】，大野將為閣下您提供最詳細的產品信息和技術支持。
